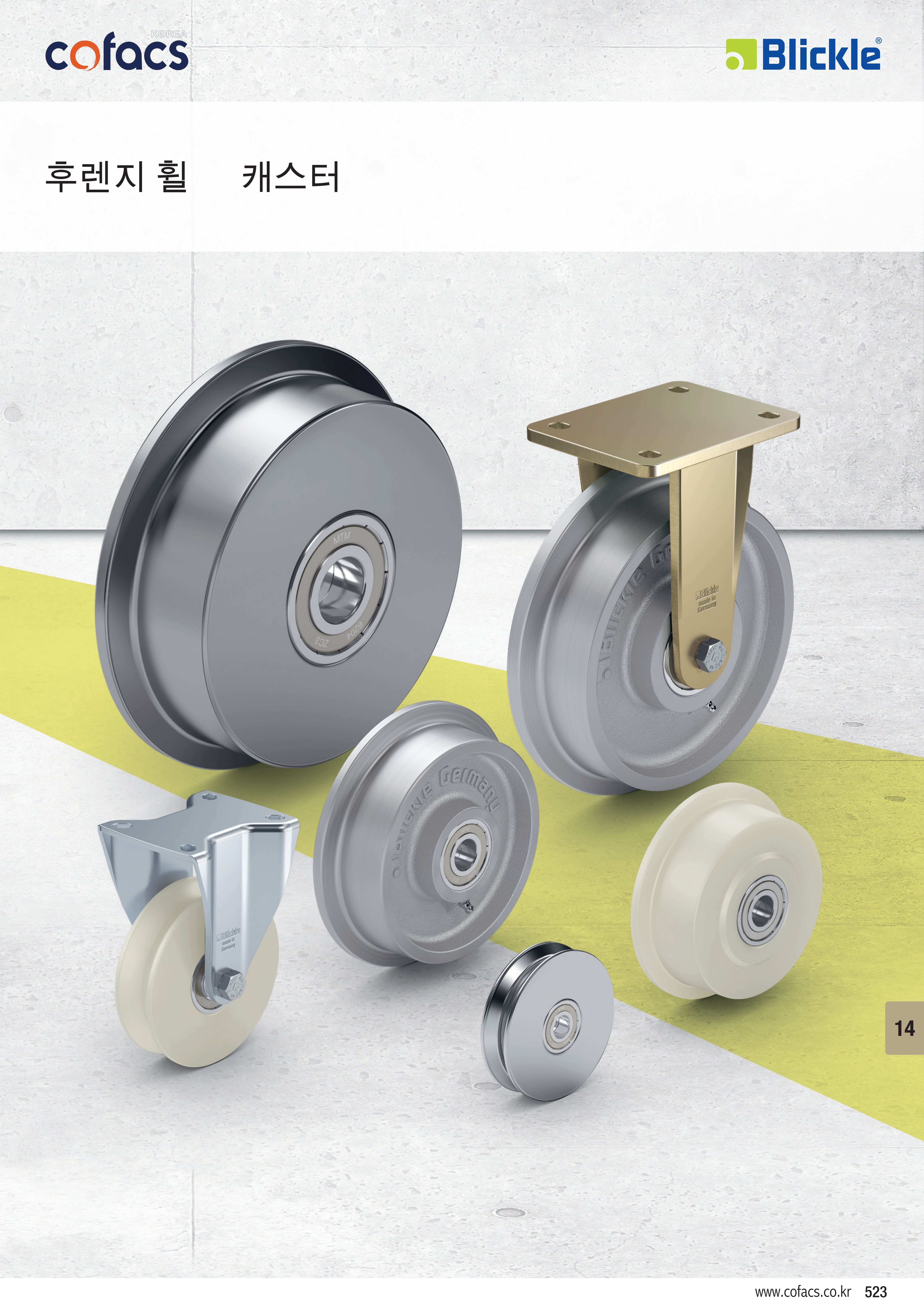

[기술 사양 가이드] 철강 플랜트 및 대형 중량물 운송의 핵심: 산업용 후렌지 휠 및 캐스터 솔루션

제철소, 대형 플랜트 설비, 조선소 등 극한의 하중을 다루는 산업 현장에서는 수 톤에서 수십 톤에 달하는 거대한 장비를 지정된 궤도(레일)를 따라 안전하게

 이동시키는 것이 무엇보다 중요합니다.

이처럼 무거운 하중을 지지하며 금속 레일 위를 구동해야 하는 환경에서는 일반 바퀴가 아닌, 레일 이탈을 방지하고 극강의 내구성을 지닌

 **'후렌지 휠(Flange Wheel) 및 캐스터'**가 필수적으로 채택됩니다.

코펙스(Cofacs)는 산업 전반의 고하중 물류 운송 및 대형 장치 이동에 최적화된 독일 **Blickle(브리클)**사의 프리미엄 후렌지 휠 및 캐스터 라인업을 통해

 재질과 속도, 내구성의 완벽한 밸런스를 제공합니다.

1. 후렌지 휠 및 캐스터가 대형 장비 설계에 필수적인 이유 (필요성)

후렌지 휠은 바퀴의 한쪽 또는 양쪽에 턱(Flange)이 돌출되어 있어, 장비가 레일을 벗어나지 않도록 물리적으로 구속하고 안내하는 특수 바퀴입니다.

     •   안전한 궤도 주행 보장: 철강 코일 운반 대차나 크레인 등 초고하중 장비가 이동 중 궤도를 이탈할 경우 대형 사고로 이어집니다.

        후렌지(Flange) 구조는 이러한 이탈을 원천적으로 차단합니다.

     •   구름저항의 최소화: 금속 휠과 금속 레일이 맞닿아 구동하므로 마찰 면적이 적어 초고중량물도 비교적 적은 동력으로 부드럽게 이동시킬 수 있습니다.

     •   압도적인 하중 지지력: 일반적인 폴리우레탄이나 고무 재질이 견딜 수 없는 수 톤 단위의 집중 하중을 회주철 및 열처리 스틸 소재가 안전하게 분산 지지합니다.

2. 하중 및 구동 환경별 후렌지 휠 기술 사양 (재질 기반 효율성)

Blickle의 후렌지 휠 라인업은 적용 장비의 총 중량과 레일 환경에 맞춰 **회주철(주물)**부터 열처리 솔리드 스틸, 캐스트 나일론에 이르기까지 정밀하게 가공된 재질을 사용합니다.

• SPK 시리즈 (튼튼한 회주철 / Cast Iron)
  • 기술 사양: 180-220 HB 경도의 튼튼한 회주철을 가공하여 제작되며, 단일 휠 기준 최대 3,500kg의 하중을 지지합니다.
  • 엔지니어링 효과: 다양한 물질에 대한 내화학성이 있으며, 3° 테이퍼 트레드-축 설계로 구름저항을 극도로 낮춰 일반적인 산업용 레일 대차에 가장 효율적입니다.
•

• SPKVS 시리즈 (솔리드 스틸 / Solid Steel)
  • 기술 사양: 190-230 HB 경도의 열처리식강으로 제작되며, 휠 지름 400mm 기준 단일 최대 9,000kg(9톤)의 극한 하중을 견딥니다.
  • 엔지니어링 효과: 마모와 충격에 대한 탁월한 내구성을 지녀, 제철소의 쇳물 운반 대차나 초대형 플랜트 설비 이동에 필수적입니다.
•

• SPKGSPO 시리즈 (캐스트 나일론)
  • 기술 사양: 80 Shore D 경도의 특수 반응 성형 나일론으로 제작되며, 최대 3,000kg을 지지합니다.
  • 엔지니어링 효과: 금속 대비 가볍고 주행 소음이 적으며, 상대 레일의 마모를 줄여주는 장점이 있습니다.

3. Blickle 후렌지 휠 제품별 종합 비교 도표

설계 중인 설비의 요구 하중과 레일 사양을 아래 도표를 통해 한눈에 비교해 보십시오.

고하중 브라켓 적용 (BS 시리즈 캐스터): 후렌지 휠을 캐스터 형태로 사용할 경우, 아연도금 및 Cr6-free 인증을 받은 매우 견고한 용접 강판 구조(BS 시리즈) 브라켓과 결합되어 강력한 내구성을 발휘합니다.

4. 주요 사용 적용 분야

스틸 및 주물 재질의 특수성을 바탕으로 다음의 주요 산업 장비에 필수적으로 사용됩니다.

     1. 철강 및 제철 산업: 고온과 고하중이 일상적인 제철소 내 철강 코일, 슬래브 운반용 레일 대차.

     2. 대형 플랜트 및 중공업: 발전소, 조선소 등에서 수십 톤의 모듈형 설비를 조립 라인 간 이동시키는 트랜스퍼 카(Transfer Car).

     3. 건축 및 토목 장비: 초대형 갠트리 크레인(Gantry Crane)의 하부 주행 장치 및 대형 슬라이딩 돔 도어.

     4. 특수 물류 운송 장비: 정해진 궤도만을 반복적으로 주행해야 하는 무인 자동화 창고의 대형 스태커 크레인(Stacker Crane).

성공적인 고하중 궤도 설계를 위한 코펙스(Cofacs)의 제안

후렌지 휠 적용 시 가장 중요한 엔지니어링 포인트는 **'현장 레일 프로파일과의 정확한 매칭'**입니다.

바퀴의 트레드 폭과 후렌지 각도가 기존 레일과 맞지 않으면 편마모가 발생하거나 궤도 이탈의 위험이 있습니다.

코펙스(Cofacs)는 수많은 철강 및 플랜트 현장 납품 데이터를 바탕으로, 크레인 레일 표준(DIN 536 - A45, A55, A65 등) 규격에 맞춘 완벽한 할당과 기술 분석을 제공합니다.

구동 모터가 직접 연결되는 구동 휠(Drive Wheel) 형태의 주문 제작이 필요하시거나, 귀사 설비에 맞는 하중 계산이 필요하시다면 언제든 아래로 문의해 주시기 바랍니다.
