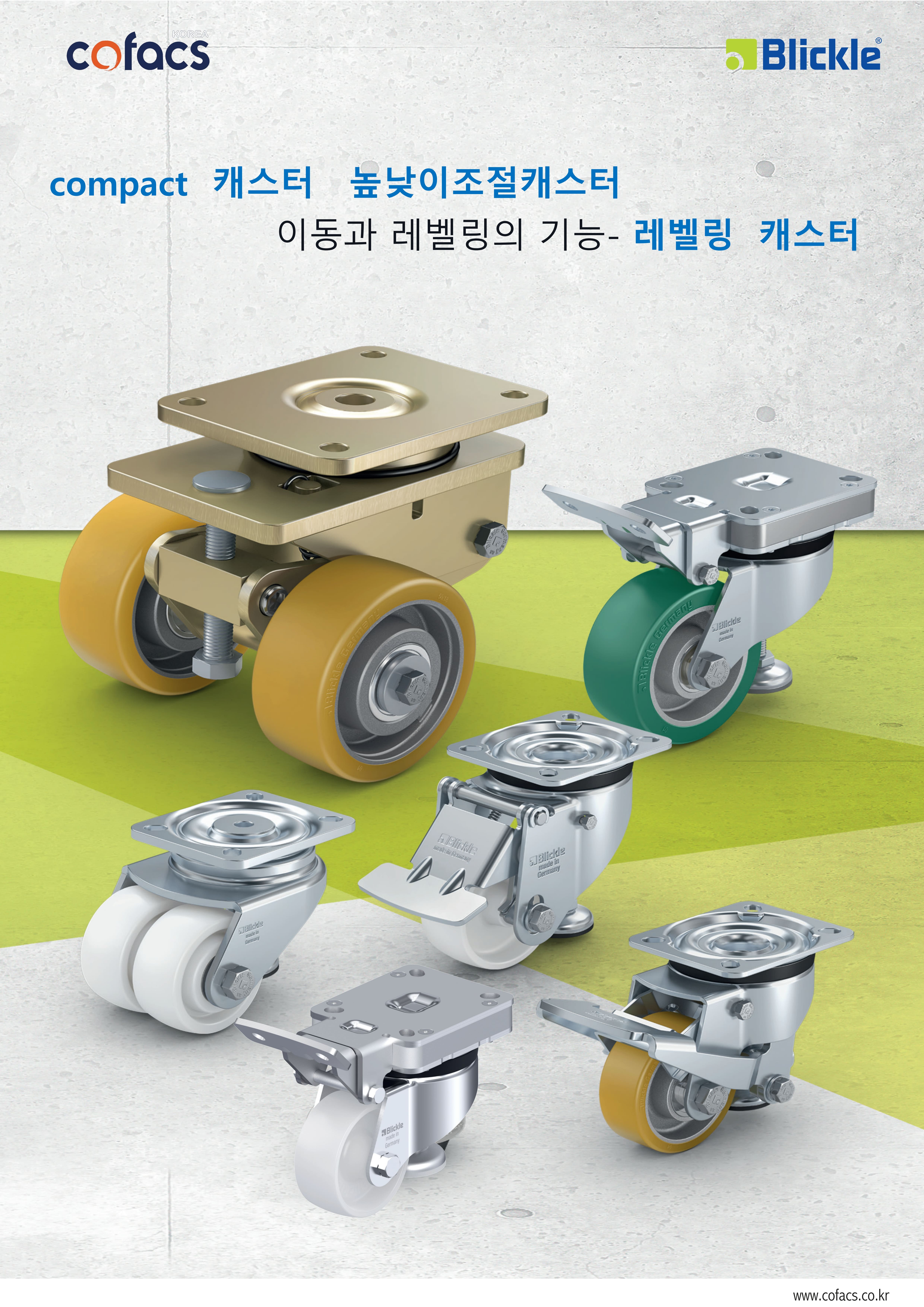

이동과 완벽한 수평 고정을 한 번에: 코펙스(Cofacs)가 제안하는 Blickle 레벨링 캐스터 솔루션

반도체 디스플레이 제조 설비, 스마트팩토리의 정밀 기계, 그리고 고가의 의료 장비 등은 공통적인 제약 사항을 가지고 있습니다.

바로 현장 내에서의 '안전한 이동성'과 설치 후의 '완벽한 수평 고정(Leveling)'이 동시에 충족되어야 한다는 점입니다.

단순히 바퀴의 역할만 하는 일반 캐스터로는 고중량 정밀 장비를 원하는 위치에 고정하고 미세한 수평을 맞추는 데 한계가 있습니다.

독일 프리미엄 캐스터 브랜드 **Blickle(브리클)**의 한국 파트너 **코펙스(Cofacs)**가 민감한 장비의 진동을 억제하고 완벽한 지지력을 제공하는 **레벨링 캐스터(높낮이 조절 캐스터)**의

 기술적 우수성과 현장 적용 가치를 소개해 드립니다.

1. 왜 '레벨링(높낮이 조절) 캐스터'인가? (필요성)

정밀 장비는 작동 중 미세한 진동이나 수평 틀어짐만으로도 심각한 불량이나 측정 오차를 발생시킬 수 있습니다.

     •   2 in 1 솔루션: 이동할 때는 부드러운 구동성을 지닌 바퀴로 기능하고, 위치가 확정되면 내부의 조절 패드를 내려 바닥에 단단히 고정하는 두 가지 역할을

        완벽히 수행합니다.

     •   진동 및 충격 보호: 이동 중 바닥면으로부터 오는 충격을 최소화하며, 장비 안착 시에는 방진 고무 패드가 미세 진동을 흡수하여 민감한 장치를 보호합니다.

     •   정밀한 수평 조절: 불규칙한 바닥 면에서도 조절 나사나 레버를 통해 장비의 완벽한 수평 상태(Leveling)를 맞출 수 있습니다.

2. Blickle 레벨링 캐스터의 기술적 특장점 (효율성)

Blickle의 레벨링 캐스터 라인업은 탁월한 내구성과 조작 편의성을 위한 엔지니어링 기술이 집약되어 있습니다.

     •   압도적인 지지력 (Static Load): 이동 시의 동적 하중은 수백 kg 수준이지만, 패드를 내려 고정했을 때 견디는 최대 정적 하중은 모델에 따라 1,000kg에서

      최대 1,500kg에 달해 무거운 설비도 끄떡없이 지지합니다.

     •   다양한 조작 방식: 현장 상황과 장비 특성에 맞춰 발이나 손으로 쉽게 조작할 수 있는 고정형/피벗 작동 레버 방식과, 무거운 하중을 미세하게 들어 올릴 수 있는

        렌치 조절 방식을 선택할 수 있습니다.

     •   견고한 브라켓 구조: 강한 프레스 스틸 브라켓에 이중 볼 베어링을 적용하였으며, 특수 동적 리베팅 공법을 통해 최소한의 회전 유격과 부드러운 구동성을

         보장합니다.

     •   우수한 휠 소재: 충격에 강하고 부드러운 주행을 돕는 'Blickle EasyRoll' 통고무 타이어나 무거운 하중에 적합한 폴리우레탄, 고하중 나일론(SPO) 등 다양한

      휠 소재를 결합할 수 있습니다.

3. 주요 시리즈 안내 및 적용 분야

대표 라인업 소개

     •   HRLK 시리즈 (레버 조절식): 170~300kg의 하중을 견디며, 고무 패드가 장착된 스틸 트럭 락을 레버로 직관적으로 조절할 수 있어 잦은 위치 변경이 필요한 장비에 적합합니다.

     •   HRLH / HRLHD 시리즈 (렌치 조절식): 300~600kg의 동적 하중을 견디는 고하중 모델로, 렌치를 이용하여 높이를 조절하며 탁월한 안정성을 자랑합니다.

핵심 적용 분야

1. 반도체 및 디스플레이 제조 설비: 미세한 진동 통제와 완벽한 수평 거치가 필수적인 클린룸 내 검사 장비 및 가공 설비.

    (정전기 방지 및 자국이 남지 않는 특수 옵션 적용 가능 )

2. 스마트팩토리 및 자동화 라인: 필요에 따라 레이아웃을 자주 변경해야 하는 모듈형 조립 스테이션이나 로봇 암(Arm) 거치대.

3. 의료 및 정밀 광학 기기: 이동 시 충격을 최소화하고, 수술실이나 연구실에 무소음으로 안전하게 세팅되어야 하는 정밀 분석 장비.

메커니즘으로 완벽히 해결한 독일 **Blickle(브리클)**사의 **고성능 레벨링 캐스터 시리즈(HRLK, HRLK-F, HRLH/HRLHD)**를 제안합니다.

HRLK 시리즈 (고정형 레버 조절식 레벨링 캐스터)

     •   기술적 특징: 강한 프레스 스틸 브라켓에 회전부위 이중 볼 베어링을 채택하였으며 , 고무 패드가 있는 스틸 트럭 락이 일체형으로 디자인되었습니다.

     •   엔지니어링 효과: 고정형 작동 레버를 사용하여 직관적이고 빠르게 높이를 조절할 수 있습니다. 최대 300kg의 동적 하중을 지원하며, 조절자를 내려 고정했을 때

         최대 1,000kg의 정적 하중을 견딥니다.

HRLK...-F 시리즈 (회전 레버 조절식)

     •   기술적 특징: 고정식 트럭 락에 휠 자체가 상하로 움직여 높이가 조절되는 특수한 메커니즘을 가집니다.

     •   엔지니어링 효과: 회전 작동 레버를 사용하여 조작하며 , 150kg의 동적 하중 대비 고정 시 최대 1,500kg이라는 압도적인 정적 하중을 지지할 수 있어

        탁월한 전복방지 안정성을 제공합니다.

HRLH / HRLHD 시리즈 (렌치 조절식 고하중 레벨링 캐스터)

     •   기술적 특징: 고하중 포크 및 플레이트 구조에 견고한 고하중 나일론(SPO) 휠을 장착하였습니다. 4개의 특수형강 베어링 시트로 충격 내성을 극대화했습니다.

     •   엔지니어링 효과: 렌치를 이용하여 정밀하게 높이를 조절합니다. HRLH(싱글 휠)는 300kg, HRLHD(트윈 휠)는 최대 600kg의 중량 장비를 안정적으로 구동 및

        고정할 수 있습니다.

4. 하중 및 조작 방식별 기술 데이터 비교표

엔지니어링 설계 노트: 설비 설계 시 레벨링 캐스터당 필요한 하중을 계산할 때, 장비 총 중량을 바퀴 개수인 4가 아닌 2로 나누어 산출하는 것을 권장합니다.

불규칙한 노면에서는 2개의 바퀴에 전체 하중이 집중될 수 있기 때문입니다.
