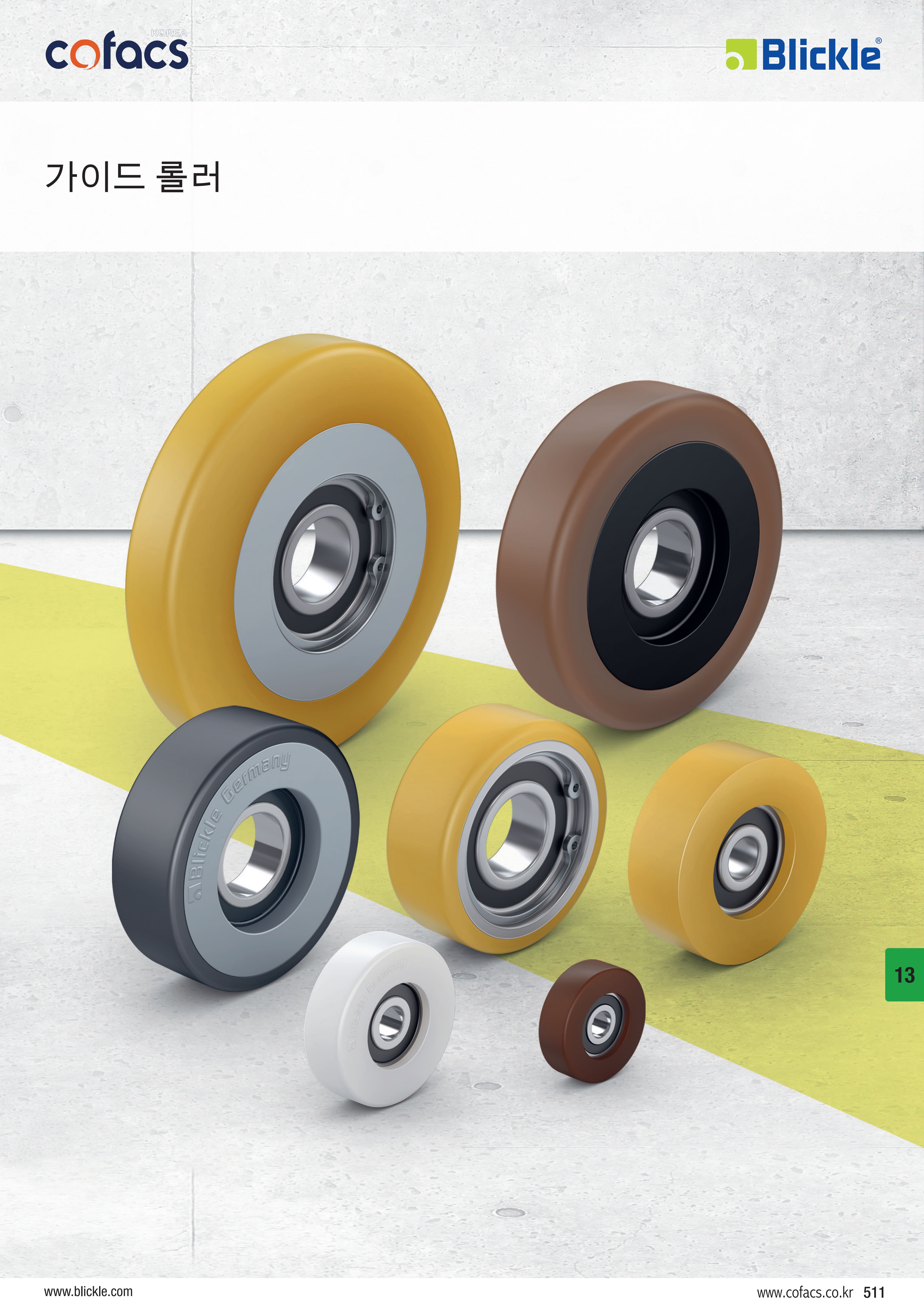

[기술 사양 가이드] 정밀 기계 및 자동화 설비의 핵심 궤도 제어: 산업용 가이드 롤러(Guide Roller) 솔루션

현대 산업의 기계 장치와 물류 운송 설비에서 직선 또는 곡선 궤도를 따라 부품을 정확하게 이동시키는 '가이드 롤러(Guide Roller)'의 역할은 절대적입니다.

단순히 굴러가는 바퀴를 넘어, 주행 중 발생하는 진동과 충격으로부터 고가의 장비를 보호하고 이탈 없이 안전하게 궤도를 유지해야 하므로 롤러의 재질, 구동 속도, 내마모성 등

엄격한 기술적 검토가 요구됩니다.

저희 **코펙스(Cofacs)**는 정밀 기계 및 물류 장비의 수명과 직결되는 궤도 제어 문제를 해결하기 위해, 뛰어난 내구성과 다양한 고기능성 폴리우레탄 소재가 결합된 독일 **Blickle(브리클)**사의 프리미엄 가이드 롤러 라인업을 산업 현장에 제공하고 있습니다.

1. 가이드 롤러가 장비 설계에 필수적인 이유 (필요성 및 효율성)

가이드 롤러는 기계 부품의 마찰을 줄이고, 정해진 레일이나 프로파일을 따라 하중을 지지하며 이동시키는 핵심 부품입니다.

성공적인 장치 조립과 설비 운용을 위해 다음과 같은 기술적 효율성을 제공합니다.

    •  정밀한 궤도 유지 및 이탈 방지: 컨베이어 벨트, 엘리베이터 도어, AGV(무인운반차)의 가이드 트랙 등에서 설비가 정해진 경로를 이탈하지 않도록 기구학적으로

     구속하고 안내합니다.

    •  진동 감소 및 충격 보호: 금속 레일과 직접 맞닿는 환경에서 발생하는 물리적 마찰과 미세 진동을 폴리우레탄 트레드가 흡수합니다.

         이는 민감한 전자 장비나 센서가 탑재된 설비 보호에 필수적입니다.

    •  안전한 장치 조립 및 수명 연장: 롤러 내부에 정밀하게 결합된 볼 베어링과 최적화된 트레드 소재는 장치 구동부의 부하를 최소화하여 전체 시스템의 유지보수 주기를

         극대화합니다.

2. 하중 및 구동 환경별 가이드 롤러 기술 사양 (소재 기반 분석)

Blickle의 가이드 롤러는 구동 속도와 하중, 사용 환경(온도, 수분, 화학물질)에 맞춰 화학적으로 정밀하게 배합된 트레드(Tread) 소재를 적용합니다.

• FPU 시리즈 (열가소성 수지 폴리우레탄, TPU)
  • 경도 98 Shore A의 열가소성 폴리우레탄을 적용하여 구름저항이 매우 우수합니다.
  • 소형 슬라이딩 도어나 가벼운 하중(최대 100kg)의 기계 장치에 부드러운 작동감을 제공하며 바닥 보호 능력이 뛰어납니다.
•

• FTH / FSTH 시리즈 (Blickle Extrathane®)
  • 경도 92 Shore A의 고품질 폴리우레탄 엘라스토머를 사용하여 탁월한 내마모성을 자랑합니다.
  • FTH는 최대 150kg, 스틸 휠 센터를 보강한 FSTH는 최대 375kg의 하중을 지지하며 물류 분류기나 이송 장치에 범용적으로 가장 널리 쓰입니다.
•

• FPO 시리즈 (고품질 나일론 6)
  • 경도 70 Shore D의 단단한 고품질 나일론으로 제작되어 최대 530kg의 극한 하중을 견딥니다.
  • 구름저항이 매우 낮아 금속 레일 위에서 무거운 중량물을 고속으로 이동시킬 때 강력한 성능을 발휘합니다.
•

• FPOB (Besthane®) / FSVU (Vulkollan®) 시리즈 (고속/동적 환경 특화)
  • 시속 4km/h를 초과하는 고속 주행 환경에서는 마찰로 인한 발열 제어가 중요합니다.
  • 반발 탄성이 극도로 뛰어난 Besthane이나 Vulkollan 재질을 적용하여 롤러의 열변형을 막고 장기적인 내구성을 유지합니다

.

3. Blickle 가이드 롤러 제품별 종합 비교 도표

설계 중인 설비의 요구 하중과 구동 환경을 아래 도표를 통해 한눈에 비교해 보십시오.

4. 주요 사용 적용 분야

재질별 특화된 성능을 바탕으로 다음의 주요 산업 장비에 필수적으로 조립 및 설치됩니다.

1. 물류 운송 및 이송 설비: 소터(Sorter), 컨베이어 벨트 시스템, 화물용 리프트의 수직/수평 가이드 궤도.

2. 정밀 공작 기계: 진동이 통제되어야 하는 CNC 가공기기 및 산업용 특수 세척기의 튼튼한 슬라이딩 도어 개폐부.

3. 자동화 설비 및 로보틱스: 스마트팩토리 내 자동 보관 시스템(AS/RS), 갠트리 로봇(Gantry Robot)의 정밀한 직선 구동축.

4. 특수 건축 및 승강 장치: 하중이 큰 대형 유리 슬라이딩 도어, 안전 확보가 필수적인 승강기 도어.

성공적인 장비 설계를 위한 코펙스(Cofacs)의 제안

가이드 롤러는 전체 기계 장치의 혈관과도 같은 핵심 부품입니다. 접촉하는 상대 레일의 재질, 롤러의 구동 속도, 연속 작동 시간, 그리고 수분 및 화학물질 노출 여부에 따라 롤러의

마모도와 수명이 급격히 달라집니다.

수많은 산업 현장 납품 데이터를 보유한 **코펙스(Cofacs)**의 엔지니어링 팀은 장비의 설계 단계부터 마찰 계수와 동적 하중을 계산하여, 귀사의 설비에 가장 완벽하게 밀착되는

최적의 롤러 소재와 사이즈를 제안해 드립니다.
