[기술 사양 가이드] 극한의 중량물을 지지하는 산업용 주물 및 스틸 캐스터 솔루션

철강, 자동차 제조, 중공업 및 대형 플랜트 공장 현장에서는 수 톤에서 수십 톤에 달하는 초고하중의 안정적인 지지와 극한의 내마모성이 무엇보다 중요합니다.

중량물 운반 장비에 내하중이 부족하거나 재질이 무른 캐스터를 사용할 경우, 고하중에 의해 바퀴의 형태가 찌그러지거나 트레드 표면이 파손되어 구름 저항이 급증할 수 있으며,

바닥 요철을 지날 때 발생하는 강한 충격으로 인해 회전부 브라켓의 킹핀이 부러져 심각한 안전사고 및 장비 가동 중단(Downtime)을 초래할 수 있습니다.

반면, 고강도로 특수 가공된 주물(Cast Iron) 및 솔리드 스틸(Solid Steel) 소재의 캐스터를 적용하면 15,000kg 이상의 극단적인 하중 하에서도 바퀴의 변형이 전혀 발생하지 않아

최소한의 구름 저항으로 무거운 설비를 이동할 수 있으며, 특수 베어링이 결합된 고하중 브라켓을 통해 열악한 공장 바닥의 충격을 견디고 유지보수 주기를 극대화할 수 있습니다.

안녕하세요. 1990년 설립 이래 36년간 6,800여 종의 독일산 프리미엄 캐스터를 국내 산업 현장에 공급해 온 코펙스코리아입니다.

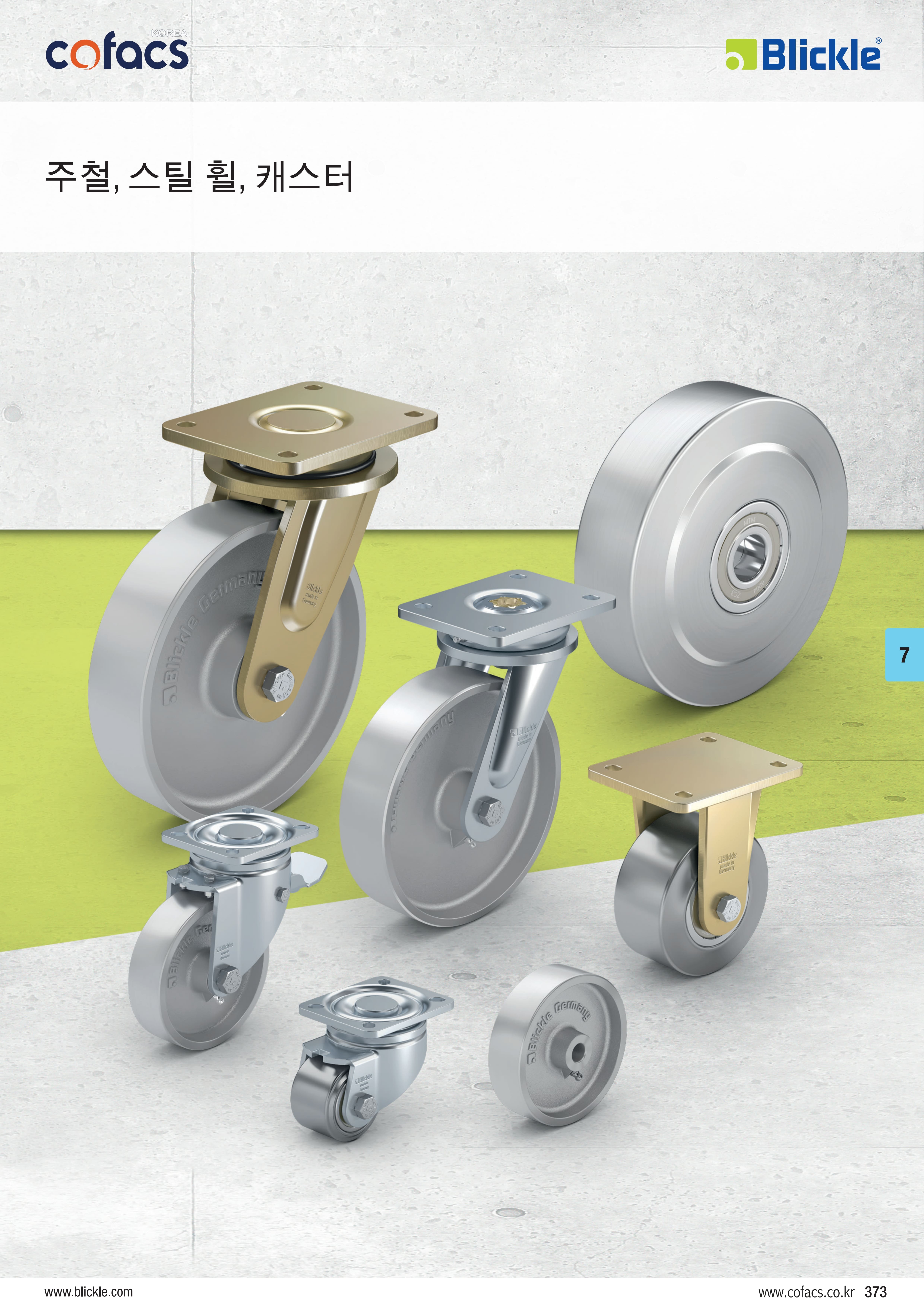

오늘은 자동차 생산 라인의 구동 장비부터 중공업 플랜트의 대형 설비 운반 대차에 이르기까지, 극한의 하중 조건에서 가장 신뢰받고 있는 독일 Blickle(브리클)사의

 G 시리즈(회주철) 및 SVS 시리즈(열처리식강) 고하중 캐스터에 대해 기술적 사양을 바탕으로 상세히 설명해 드리겠습니다.

[목차]

1. 주물 및 스틸 캐스터가 요구되는 중·고하중 산업 환경
2. 부적합한 캐스터 사용 시 발생하는 기술적 리스크
3. 해결 솔루션: Blickle 회주철(G) 및 솔리드 스틸(SVS) 라인업의 엔지니어링 특징
4. 하중 및 용도별 최적화 모델 기술 데이터 비교표

1. 주물 및 스틸 캐스터가 요구되는 중·고하중 산업 환경

플라스틱이나 폴리우레탄 재질로는 감당하기 힘든 극한의 물리적 스트레스가 발생하는 환경에서 주물 및 스틸 휠이 주로 채택됩니다. 대표적인 사용처는 다음과 같습니다.

• 철강 및 중공업 생산 라인: 금속 가공 시 발생하는 칩(Chip)이나 날카로운 이물질이 깔린 콘크리트 바닥에서, 수 톤에 달하는 금형이나 원자재를 바퀴 손상 없이 운반해야 하는 환경

• 자동차 제조 및 조립 설비: 엔진, 섀시 등 무거운 부품을 실은 고하중 견인 대차가 일정한 궤도나 거친 공장 바닥을 장시간 주행해야 하는 환경

• 대형 플랜트 기계 장치: 장비 자체의 하중이 수만 kg에 이르며, 이동 빈도는 낮으나 한 번 세팅 시 바퀴의 형태 변형 없이 영구적으로 하중을 지지해야 하는 설비

2. 부적합한 캐스터 사용 시 발생하는 기술적 리스크

수 톤 이상의 중량물을 다루는 현장에서 표준 하중용 브라켓이나 연질의 바퀴를 적용할 경우 다음과 같은 치명적인 엔지니어링 문제가 발생합니다.

• 초고하중에 의한 휠 변형 및 구름 저항 폭증: 우레탄이나 고무 휠은 초고하중 상태로 장기 주차 시 접지면이 평평하게 눌리는 영구 변형(Flat Spot)이 발생합니다.

이는 대차를 다시 구동할 때 막대한 견인력을 요구하게 만듭니다.

• 브라켓 파손 및 베어링 이탈: 거친 콘크리트 바닥을 지날 때 발생하는 충격 하중(Dynamic shock)은 정적 하중의 수 배에 달합니다.

일반 프레스 브라켓은 이 충격을 견디지 못해 회전부 베어링이 파손되거나 중심축(킹핀)이 절단될 위험이 높습니다.

• 마찰열 및 칩(Chip) 박힘: 금속 칩이 많은 공장에서 연질 바퀴를 사용하면 칩이 트레드에 깊숙이 박혀 바퀴가 찢어지는 박리 현상이 가속화됩니다.

3. 해결 솔루션: Blickle 주물 및 스틸 캐스터 라인업 특징

코펙스코리아가 제안하는 솔루션은 높은 표면 경도와 극한의 내하중성을 갖춘 휠 재질, 그리고 이를 지지하는 초고하중 용접 강판 브라켓의 결합입니다.

G 시리즈 (튼튼한 회주철 휠)

• 기술적 특징: 특수 배합된 회주철을 사용하여 180-220 HB의 높은 경도를 자랑합니다. 금속 칩이 박히지 않으며 마모에 대한 저항성이 매우 뛰어납니다.

• 구동 이점: 표면이 극도로 단단하여 바닥과의 마찰 면적이 최소화되므로 구름 저항이 탁월하게 낮습니다. 수동 대차 운반 시 작업자의 피로도를 급격히 낮춰줍니다.

SVS 시리즈 (초고하중 솔리드 스틸 휠)

• 기술적 특징: 가공된 열처리식강으로 제작되어 190-230 HB의 극강의 경도를 가집니다. 단일 휠 기준 최대 15,000kg을 지지할 수 있는 브릭클 최고의 초고하중 솔루션입니다.

• 엔지니어링 강점: 트레드 표면이 미세한 크라운 형(살짝 둥근 형태)으로 가공되어 있어, 방향 전환 시 바닥과의 마찰 저항을 획기적으로 줄였습니다.

고하중을 지지하는 특수 브라켓 구조

• LH/BH 시리즈 (고하중 프레스 스틸): 4개의 특수형강 베어링 시트가 적용된 이중 볼 베어링 구조로, 충격 및 충돌에 대한 내성이 강합니다. (최대 900kg 지지)

• LS/BS 시리즈 (초고하중 용접 강판): 매우 견고한 용접 강판 구조에 깊은홈 볼 베어링(ISO 104)과 테이퍼 롤러 베어링(ISO 355)을 동시 적용했습니다.

중심축인 센터킹핀을 볼트로 고정 및 용접하여 강도를 최고 수준으로 끌어올렸습니다. (최대 12,000kg 지지)

4. 하중 및 용도별 최적화 모델 기술 데이터 비교표

엔지니어링 노트: 주물 및 스틸 캐스터는 압도적인 하중 지지력을 제공하지만, 경도가 높아 에폭시나 우레탄 코팅 바닥에서는 바닥면 손상을 유발할 수 있습니다. 따라서 콘크리트 바닥이나 스틸 레일 위에서 사용하는 것을 권장합니다.

[마무리]

지금까지 중공업 및 철강, 자동차 제조 라인의 극한 환경에서 수십 톤의 무게를 가장 안전하고 부드럽게 지지해 주는 주물 및 스틸 캐스터에 대해 알아보았습니다.

바퀴는 단순한 하드웨어가 아닙니다. 공장의 가동률을 유지하고, 수십억 원에 달하는 설비의 밸런스를 맞추며, 중량물을 다루는 현장 작업자의 안전을 지키는 가장 기저의 엔지니어링 기술입니다.

코펙스코리아는 36년간 축적된 산업 현장 데이터를 바탕으로, 귀사 장비의 자체 중량, 동적 충격 계수, 바닥의 재질 등을 종합적으로 분석하여 단 한 번의 설치로 최장기간 사용할 수 있는 최적의 고하중 캐스터를 설계 및 제안해 드립니다.

새로운 플랜트 설비의 하중 분산 설계나 기존 대차의 잦은 킹핀 파손 문제로 기술적 개선이 필요하시다면, 언제든 당사의 전문 엔지니어에게 문의해 주시기 바랍니다.

신규 장비 설계에 즉시 반영하실 수 있도록 브라켓의 상세 치수가 포함된 3D CAD 모델이나 도면이 필요하시다면 신속하게 지원해 드리겠습니다.
